光拡散フィルム光拡散フィルム DFシリーズ
フィルム内部に屈折率分布構造をもったユニークな光拡散フィルムです。光を効率的に利用して表示ディスプレイの高視認化／省エネ化に貢献する事ができます。
目的に応じて拡散形状（異方型／等方型）、拡散角度の調整が可能です。
光拡散フィルム DFシリーズ使用イメージ
公共サイネージ
サイクリングナビゲーション
（半透過反射型液晶）
スマートウォッチ
（半透過反射型液晶）
製品構成
特徴

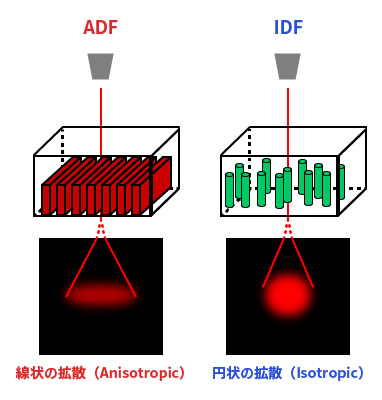

ユニークな光拡散挙動
（異方性拡散、等方性拡散）
ルーバー構造→異方性拡散（ADF）
カラム構造→等方性拡散（IDF）
従来型光拡散フィルム
異方性拡散／等方性拡散
拡散入射角のコントロールが可能
拡散光の均一性に優れる
高透明性（非拡散領域）
後方散乱が少ない
偏光の維持
用途
リアプロジェクションスクリーン、反射型LCD、スマートウォッチなど
製品ラインアップ
| タイプ | 厚み | 製品例 | ||||
|---|---|---|---|---|---|---|
| 内部構造 | 製品名 | 厚み | 拡散領域 （高へイズ領域） （傾斜角度、厚み） (1) |
拡散光分布 (2) | ||
| H type (Single columnar) |
60～120 |  |
HDA060 | 60μm | -35°～-2° |  |
 |
HAA120 | 120μm | -19°～+19° |  |
||
| G type (Bent single columnar) |
60～110 |  |
GBA060 | 60μm | -29°～+12° |  |
| D type (Double columnar) |
140～200 |  |
DCB200 | 200μm | -49°～+14° |  |
| F type (Bent double columnar) |
140～200 |  |
FCB200 | 200μm | -56°～+17° |  |
| I type (Single louver ) |
100～160 |  |
IKA130 | 130μm | ＜ -70°～-43° |  |
| E type (Louver and Columnar) |
140～200 |  |
EDB200 | 200μm | -41°～+22° |  |
(1) 閾値＝93％（偏角ヘイズメーター使用）
※I typeのみ閾値Haze60%
(2) 透過測定, 入射角＝0°
※I typeのみ点光源入射角50°
記載の数値は実測値であり、保証値ではございません。
